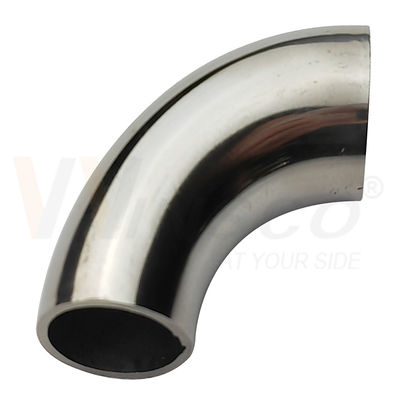

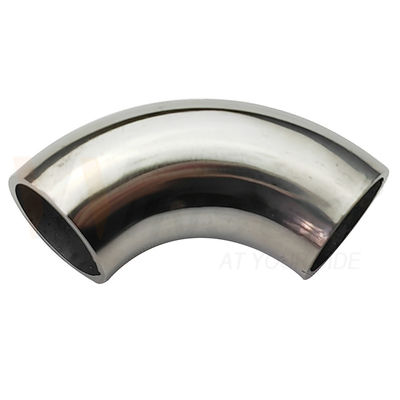

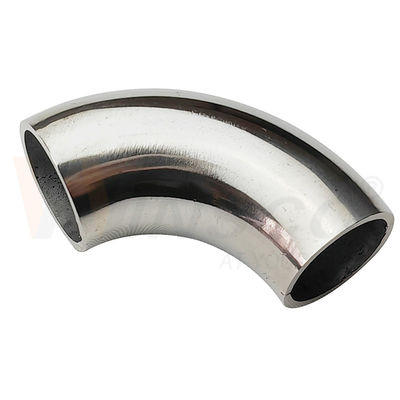

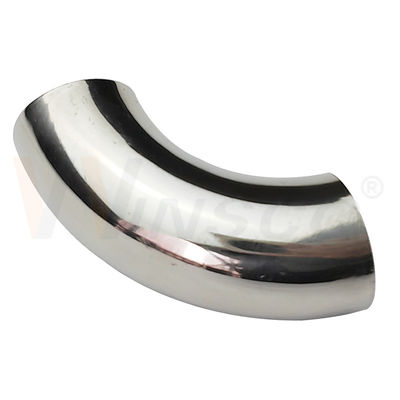

১৫.৯মিমি (৫/৮ ইঞ্চি) স্টেইনলেস স্টিল ৯০ ডিগ্রি হ্যান্ড্রেল এলবো - ৫৫মিমি আর্ক দৈর্ঘ্য
একটি কমপ্যাক্ট ওয়েল্ড-অন এলবো যা ১৫.৯মিমি / ৫/৮ ইঞ্চি ওডি স্টেইনলেস স্টিল রেলিং টিউবের সাথে মেলে. SS201, SS304 এবং SS316-এ উপলব্ধ, ছোট ব্যাসের আলংকারিক হ্যান্ড্রেল, ব্যালস্ট্রেড এবং তৈরি করা মেটালওয়ার্কের জন্য মিরর-পলিশড বা সাটিন/ব্রাশড ফিনিশে।
ওডি ১৫.৯মিমি / ৫/৮ ইঞ্চি৯০ ডিগ্রি এলবোআর্ক ৫৫মিমি / ২.১৭ ইঞ্চি১.২ / ১.৫মিমি ওয়াল২০১ / ৩০৪ / ৩১৬

পণ্যের সংক্ষিপ্ত বিবরণ

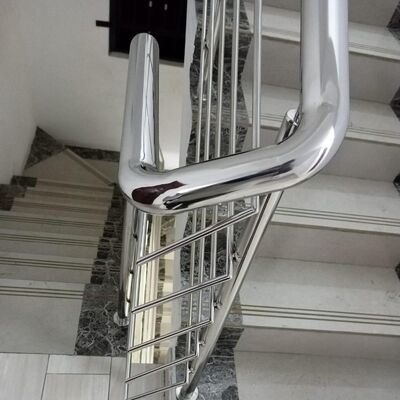

এই এলবোটি ম্যাচিং স্টেইনলেস স্টিল টিউব সেকশনগুলির মধ্যে একটি মসৃণ ৯০-ডিগ্রী বাঁক তৈরি করে। এর ৫৫মিমি আর্ক দৈর্ঘ্য হালকা স্থাপত্যের রেলিং এবং কাস্টম স্টেইনলেস স্টিল তৈরির জন্য একটি কমপ্যাক্ট বাঁক সরবরাহ করে। একটি পরিষ্কার জয়েন্টের জন্য, এলবো ওডি, দেয়ালের পুরুত্ব এবং ফিনিস উৎপাদনের আগে সংযুক্ত টিউবের সাথে নিশ্চিত করা উচিত।
ফিটমেন্টের প্রয়োজনীয়তা: ১৫.৯মিমি হল এলবোর বাইরের ব্যাস। এটি অবশ্যই প্রকৃত টিউব ওডি এবং দেয়ালের পুরুত্বের সাথে মিলতে হবে; ১৬মিমি টিউব বিনিময়যোগ্য বলে ধরে না নিয়ে আলাদাভাবে নিশ্চিত করা উচিত।
প্রযুক্তিগত স্পেসিফিকেশন
| পণ্য |
ওয়েল্ড-অন স্টেইনলেস স্টিল ৯০ ডিগ্রি হ্যান্ড্রেল / রেলিং এলবো |
| বাইরের ব্যাস |
১৫.৯মিমি / ৫/৮ ইঞ্চি |
| আর্ক দৈর্ঘ্য |
৫৫মিমি / প্রায় ২.১৭ ইঞ্চি |
| দেয়ালের পুরুত্ব |
১.২মিমি (০.০৪৭ ইঞ্চি) বা ১.৫মিমি (০.০৫৯ ইঞ্চি) |
| উপাদান |
AISI 201, AISI 304 বা AISI 316 স্টেইনলেস স্টিল |
| ফিনিস |
মিরর পলিশড (PSS) বা সাটিন/ব্রাশড (SSS) |
| সংযোগ |
বাট-ওয়েল্ড / ফ্যাব্রিকেশন সংযোগ; ইনস্টলারকে ওয়েল্ডিং পদ্ধতি নিশ্চিত করতে হবে |
| কাস্টমাইজেশন |
গ্রেড, ফিনিস, মাত্রা, লেবেলিং এবং প্যাকেজিং অঙ্কন এবং পরিমাণের নিশ্চিতকরণের সাপেক্ষে |
কেন এই এলবো ইনস্টলেশন ঝুঁকি কমাতে সাহায্য করে


সঠিক ওডি সনাক্তকরণমেট্রিক এবং ইঞ্চি রেফারেন্স ক্রেতাদের কাঙ্ক্ষিত টিউবের সাথে এলবো মেলাতে সাহায্য করে।
সংজ্ঞায়িত আর্ক দৈর্ঘ্য৫৫মিমি আর্ক মাত্রা তৈরির আগে লেআউট পরীক্ষা সমর্থন করে।
ফিনিস সমন্বয়মিরর এবং সাটিন বিকল্পগুলি সংযুক্ত রেলিং টিউবের সাথে সারিবদ্ধ করা যেতে পারে।
গ্রেড নির্বাচনশুষ্ক অভ্যন্তরীণের জন্য ২০১, সাধারণ স্থাপত্য ব্যবহারের জন্য ৩০৪ বা উপকূলীয় এবং পুলসাইড এক্সপোজারের জন্য ৩১৬ বেছে নিন।
নিয়ন্ত্রিত ওয়েল্ডিংএকটি ম্যাচিং দেয়ালের পুরুত্ব অ্যালাইনমেন্ট, ট্যাগ ওয়েল্ডিং এবং ওয়েল্ড ব্লেন্ডিংকে আরও অনুমানযোগ্য করে তোলে।
অর্ডার যাচাইকরণশিপমেন্টের আগে মাত্রা, উপাদান, পৃষ্ঠ, পরিমাণ এবং লেবেল পরীক্ষা করা যেতে পারে।
৯০ ডিগ্রি এলবো সাইজ-সিরিজ রেফারেন্স
নীচের চার্টটি বিস্তৃত ভিভিআইএনএসসিও এলবো সিরিজ দেখায়। উদ্ধৃতি এবং অনুমোদিত অঙ্কনে হাইলাইট করা পণ্যের স্পেসিফিকেশন - ১৫.৯মিমি ওডি, ৫৫মিমি আর্ক এবং নির্বাচিত দেয়ালের পুরুত্ব - নিশ্চিত করুন।

প্রস্তাবিত ওয়েল্ডিং এবং ফিনিশিং সিকোয়েন্স
- ১৫.৯মিমি টিউব ওডি, দেয়ালের পুরুত্ব, গ্রেড, ৯০ ডিগ্রি কোণ এবং ৫৫মিমি আর্ক প্রয়োজনীয়তা যাচাই করুন।
- বর্গাকার কাটা, পরিষ্কার এবং ম্যাটিং টিউব প্রান্তগুলি ডিবার করুন।
- প্রয়োজনীয় ৯০ ডিগ্রি দিকে এলবো এবং টিউব সারিবদ্ধ করতে একটি জিগ ব্যবহার করুন।
- প্রতিসমভাবে ট্যাগ ওয়েল্ড করুন, তারপর অনুমোদিত TIG ওয়েল্ডিং পদ্ধতিটি সম্পূর্ণ করুন।
- সাবধানে ওয়েল্ডটি ব্লেন্ড করুন এবং নির্দিষ্ট মিরর বা সাটিন গ্রেন পুনরুদ্ধার করুন।
- ইনস্টলেশনের আগে কোণ, জয়েন্ট অ্যালাইনমেন্ট, মাত্রা এবং দৃশ্যমান পৃষ্ঠ পরিদর্শন করুন।
ইঞ্জিনিয়ারিং নোট: এটি একটি রেলিং কম্পোনেন্ট, একটি প্রত্যয়িত প্রেসার-পাইপ ফিটিং নয়। চূড়ান্ত রেলিং লোড, ওয়েল্ড ডিজাইন, অ্যাঙ্কর এবং ইনস্টলেশন অবশ্যই প্রকল্পের প্রকৌশলীর স্পেসিফিকেশন এবং স্থানীয় বিল্ডিং নিয়মাবলী অনুসরণ করবে।
উদ্ধৃতির জন্য কী পাঠাতে হবে
- প্রয়োজনীয় ওডি: ১৫.৯মিমি / ৫/৮ ইঞ্চি
- দেয়ালের পুরুত্ব: ১.২মিমি বা ১.৫মিমি
- গ্রেড: SS201, SS304 বা SS316
- ফিনিস: মিরর বা সাটিন/ব্রাশড, গ্রেন প্রয়োজনীয়তা সহ
- পরিমাণ, প্যাকিং, গন্তব্য এবং যেকোনো অঙ্কন বা নমুনা
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এই এলবো কি একটি ১৬মিমি টিউবের সাথে ফিট হবে?
স্বয়ংক্রিয়ভাবে নয়। তালিকাভুক্ত ওডি হল ১৫.৯মিমি। অর্ডার করার আগে প্রকৃত টিউব টলারেন্স এবং উদ্দিষ্ট ওয়েল্ড জয়েন্ট নিশ্চিত করুন।
সমুদ্র বা সুইমিং পুলের কাছে কোন গ্রেড সুপারিশ করা হয়?
SS316 উপকূলীয়, পুলসাইড এবং ক্লোরাইড-প্রবণ পরিবেশের জন্য পছন্দের বিকল্প। পরিষ্কার এবং রক্ষণাবেক্ষণ এখনও প্রয়োজন।
ভিভিআইএনএসসিও কি ম্যাচিং টিউব সরবরাহ করতে পারে?
হ্যাঁ। প্রয়োজনীয় গ্রেড, ওডি, দেয়ালের পুরুত্ব, ফিনিস, দৈর্ঘ্য এবং পরিমাণ পাঠান যাতে এলবো এবং টিউব একটি সমন্বিত অর্ডার হিসাবে মূল্যায়ন করা যায়।
উৎপাদনের আগে সামঞ্জস্যতা নিশ্চিত করুন
ভিভিআইএনএসসিও-কে আপনার পাঠানটিউব ওডি, দেয়ালের পুরুত্ব, গ্রেড, পৃষ্ঠ, পরিমাণ এবং অঙ্কন. উইনস্কো মেটাল স্ট্যান্ডার্ড এবং কাস্টমাইজড রেলিং অর্ডারে ২৫ বছরের বেশি স্টেইনলেস স্টিল উত্পাদন এবং রপ্তানির অভিজ্ঞতা নিয়ে আসে।
